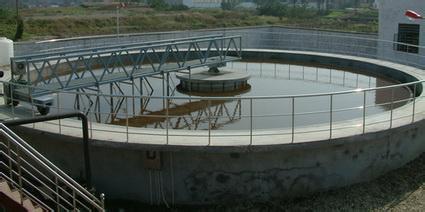

一、概述

ZBX型全（半）橋式周邊傳動虹吸泥機采用中間進水和排泥，周邊排水，保證水流均勻。根據液位差及空氣提升原理而設計吸泥管及刮泥板。

二、工作原理

污水從池中心進水管經導流筒擴散后，均勻向周邊輻射狀流出，懸浮狀的污泥經沉淀后沉積于水池底，清水通過溢流堰板由出水槽排出，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁以中心旋轉支座為軸心在周邊驅動裝置的帶動下沿池頂以1-2.0m/min速度勻速行駛，主梁下部連接支架、污泥刮泥板等裝置。近液面處設置浮渣刮板裝置，當主梁轉動時，浮渣刮板裝置將液面的浮渣由池中心撇向池周撇渣斗，排出池外。

三、設備主要特點及參數

1、設備主要特點

（1）節約運行費用、維護管理方便。由于采用虹吸管將泥槽的污泥經不旋轉的中心泥罐排至中心排泥管，沒有動密封，杜絕了上清液短流，即避免了回流泵能耗的浪費，又保證了回流污泥的濃度，為生化工藝正常運行創造條件。

（2）可配置過扭保護機構，當扭矩達到設定值時自動報警停機，安全可靠。

（3）主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強。

（4）操作簡單，可實現遠程控制。

2、設備主要技術參數

注：設備生產一般根據設計圖紙或現場尺寸確定，以上參數只是通用參數。
